オフィス照明のLED化リニューアル

オフィスの照明をLEDに交換
省エネ性や照明制御の
ポイントをご紹介

建物のエネルギー消費量に
しめる照明エネルギーの割合は意外と多い

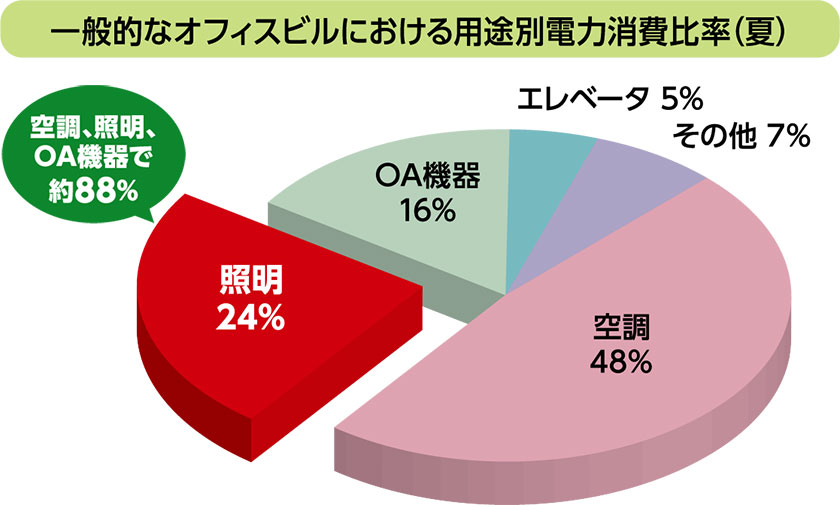

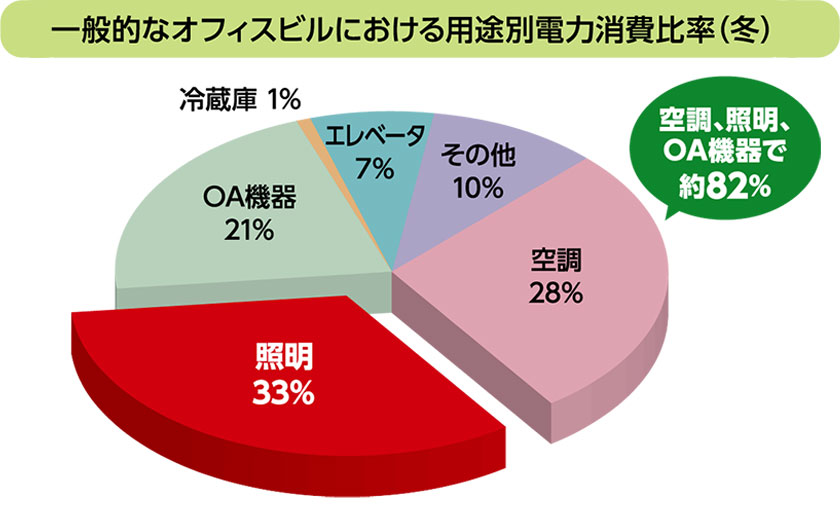

  • オフィスビルでの照明エネルギーは夏季は23.8%、冬季は29.8%をしめています。
    詳しく見る
  • 最新のLED照明に交換すれば大幅な省エネにつながります。
  • あかるさセンサと人感センサ、スケジュール/シーン制御の導入でさらに省エネに
  • LEDベースライト、ダウンライト、誘導灯のLED化や照明制御のメリットをご紹介

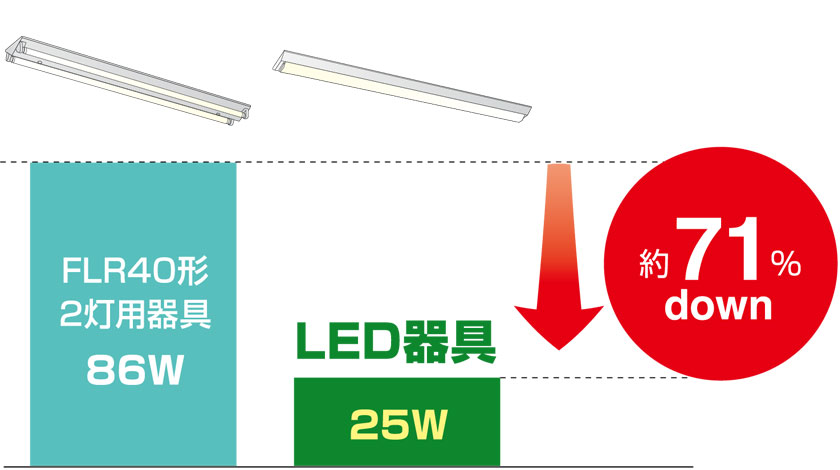

オフィス・会議室の照明、FLR40型2灯用逆富士形器具からLED一体形器具FLR40形2灯相当への交換で約71%省エネ・コストカット

すべての一般照明用蛍光ランプ（蛍光灯）が禁止となります

  • 「水銀に関する水俣条約第5回締約国会議」の結果を受け、全ての一般照明用の蛍光ランプ（蛍光灯）の製造と輸出入は、段階的に規制され2028年1月1日以降は全て禁止となります。
    蛍光ランプ（蛍光灯）が無くなる前にLED照明器具に交換しましょう。
  • 禁止となるのは製造と輸出入です。流通在庫の販売や購入、使用することは禁止されません。
  • 一般照明用の高圧水銀ランプについては既に（2020年末まで）、製造と輸出入が禁止になっています。

全ての一般照明用蛍光ランプ（蛍光灯）について 製造・輸出入の禁止期限が決定

オフィス・会議室/LEDベースライト器具

LED器具にリニューアルすることにより、同じ台数で大幅な省エネ

改修前　FLR40形2灯用逆富士形器具　改修後　LED一体形器具FLR40形2灯相当
約71％省エネ、年間電気料金 約158800円/年削減

改修前　FHF32形2灯用定格出力形埋込器具　改修後　LED一体形器具FHF32形2灯用定格出力相当
約51％省エネ、年間電気料金 約86000円/年削減

改修前　直管LED40形2灯用逆富士形器具　改修後　LED一体形器具FLR40形2灯相当 約54％省エネ、年間電気料金 約75500円/年削減

【計算条件】年間点灯時間：3,000時間　電力料金単価 31円/kWh（税込）〔JLMAガイドA139:2024〕

LEDへのリニューアルに合わせて、
更なる省エネにムダなあかりをカットする
照明制御の導入がおススメ!

あかるさセンサと人感センサで無駄なあかりをカットし、
器具の消費電力を約30％削減※

※明るさセンサ検知制御時間比：75%、明るさセンサ制御時平均電力比：60% と想定した場合【 75%×(100%－60%)=30% 】

あかるさセンサとは

  • 昼光を利用し、明るさを一定に保ち省エネ
  • ランプ初期の余分な明るさをカットして省エネ
あかるさセンサ
外が明るいときは抑えて点灯
外が暗いときは明るく点灯
  • 明るさセンサと人感センサの両方の機能を搭載したセンサもあり、不在時は消灯若しくは、設定した調光率で制御する事も出来ます
人が居ないときは約25％または約60％で点灯

オフィス・店舗向け調光・調色LED照明器具のご紹介

人の在・不在を検知し点滅制御、
統合照明制御対応の専用センサは調光制御も可能、
器具の消費電力を約60％削減※

※(試算)ON/OFF型人感センサを使用し、感知時間を40%と想定した場合

手洗い、更衣室など消し忘れの多い場所でも自動で省エネ

人感センサとは

  • 手洗い、更衣室など消し忘れの多い場所でも自動で省エネ
人感センサ付ダウンライト　人感センサ付ベースライト

微動検知センサとは

  • 執務空間の在籍状況に対応し照明を制御
  • 人の動きを検知し、照明器具を制御する動作は従来と同じですが、「人のわずかな動きの検知ができる」点が従来との大きな違いです。執務室など、従来人感センサ導入が難しかった場所でもご使用頂けます。
微動検知センサ

人のわずかな
動きを検知

着席時の事務作業の腕の動きも検知

検知範囲の分割/調光制御
(統合照明制御採用時)

使用エリアにあわせた検知範囲設定が可能。「検知しにくい」エリアをなくします。

オフィス・店舗向け調光・調色LED照明器具のご紹介

スケジュール／シーン制御で無駄なあかりをカットし、
さらに省エネ

スケジュール/シーン制御機能でお昼休みや終業時間後など、自動で減光、消灯制御。必要な時だけ照明を点灯制御することで、効率的な省エネを実現します。また、あかりセンサや人感センサと組み合わせること で更に省エネになります。

照明のスケジュール/シーン制御のグラフ

器具の消費電力が約20％省エネ※

※計算条件：上のグラフスケジュール制御時

リモコンによるON／OFF・調光制御で無駄なあかりをカットし、
さらに省エネ

リモコンでこまめに消灯し省エネ。一台ずつ明るさ調整が可能なので毎日人が替っても対応できます。

リモコンによる調光制御のイラスト。フロア全体が点灯、不在エリアをOFF

無線制御機器で省施工リニューアル

無線調光制御機器なら既設の配線を利用し、手軽に省エネリニューアルが できます。

無線制御機器の模式図

照明制御システムのご紹介

廊下・トイレ/LEDダウンライト器具

同等の明るさクラスのLEDダウンライトに
リニューアルすることで、同じ台数で大幅な省エネ

改修前　コンパクト形蛍光灯FDL27形ダウンライト　改修後　LEDダウンライト100形
約75％省エネ、年間電気料金 約107100/年削減

【計算条件】年間点灯時間：3,000時間　電力料金単価 31円/kWh（税込）〔JLMAガイドA139:2024〕

LED誘導灯

LEDの採用により、常時点灯の誘導灯も大幅な省エネ。

改修前　蛍光ランプ誘導灯（FL20W1灯用）　改修後　LED誘導灯（B級BL形）約88％省エネ、年間電気料金 約5520/年削減

消防法「避難口誘導灯設置基準（B級）」による比較

【計算条件】年間点灯時間：8,760時間　新電力料金目安単価 31円/kWh（税込）〔JLMAガイドA139:2024〕

安全チェックシート

照明器具の安全のために、1年に1回は点検をおすすめいたします。各チェックシートにて安全点検項目について点検し、該当する場合は点検結果欄の処置手順に従ってください。

安全チェックシートをダウンロード
