オフィス照明のLED化リニューアル

オフィスの照明をLEDに交換
省エネ性や照明制御の
ポイントをご紹介

建物のエネルギー消費量に
しめる照明エネルギーの割合は意外と多い

  • オフィスビルでの照明エネルギーは夏季は23.1%、冬季は29.8%をしめています。
    詳しく見る
  • 最新のLED照明に交換すれば大幅な省エネにつながります。
  • あかるさセンサと人感センサ、スケジュール/シーン制御の導入でさらに省エネに
  • LEDベースライト、ダウンライト、誘導灯のLED化や照明制御のメリットをご紹介

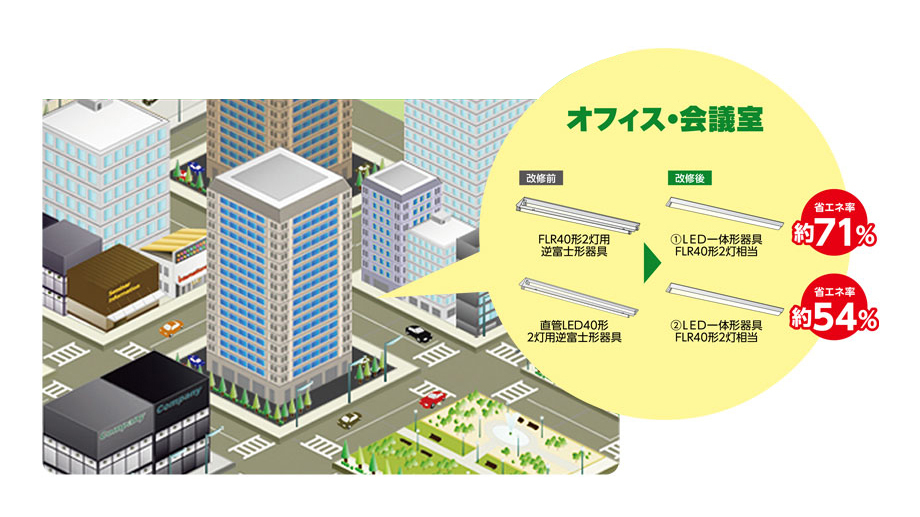

オフィス・会議室の照明、FLR40型2灯用逆富士形器具からLED一体形器具FLR40形2灯相当への交換で約71%省エネ・コストカット

すべての一般照明用蛍光ランプ（蛍光灯）が禁止となります

  • 「水銀に関する水俣条約第5回締約国会議」で、すべてての一般照明用蛍光ランプ（蛍光灯）について、製造と輸出入の廃止期限が2027年末と決定しました
  • 一般照明用の高圧水銀ランプについては既に2021年以降、製造・輸出入が禁止になっています
  • 蛍光ランプ（蛍光灯）が無くなる前にLED照明器具に交換しましょう

全ての一般照明用蛍光ランプ（蛍光灯）について 製造・輸出入の廃止期限が決定

オフィス・会議室/LEDベースライト器具

LED器具にリニューアルすることにより、同じ台数で大幅な省エネ

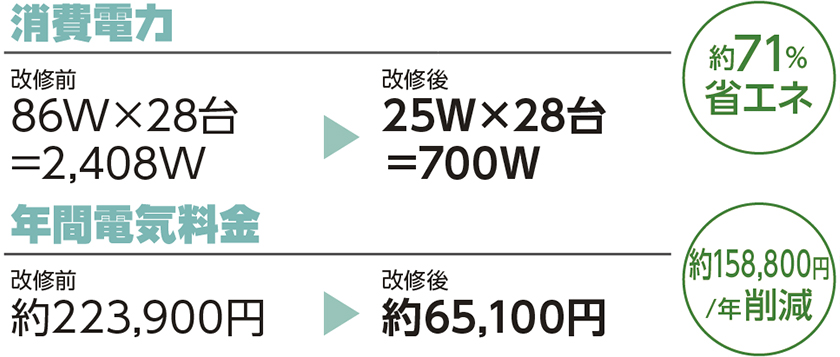

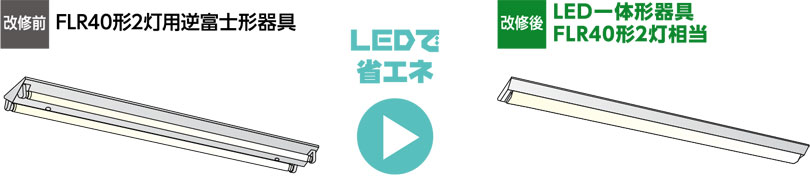

改修前　FLR40形2灯用逆富士形器具　改修後　LED一体形器具FLR40形2灯相当
約71％省エネ、年間電気料金 約158800円/年削減

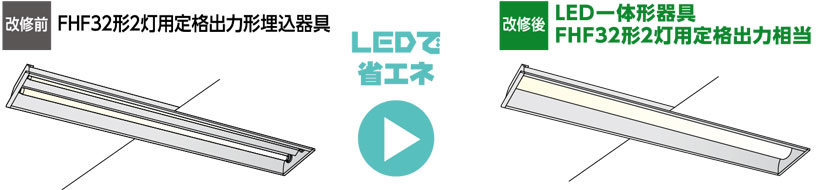

改修前　FHF32形2灯用定格出力形埋込器具　改修後　LED一体形器具FHF32形2灯用定格出力相当
約51％省エネ、年間電気料金 約86000円/年削減

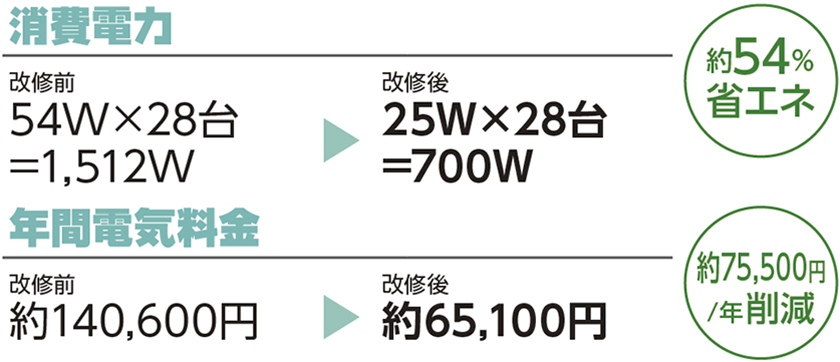

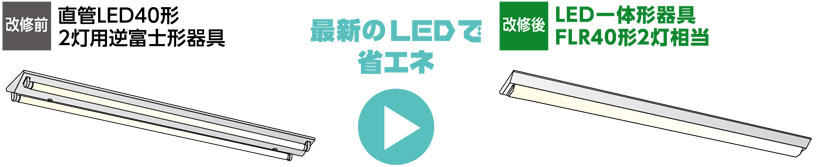

改修前　直管LED40形2灯用逆富士形器具　改修後　LED一体形器具FLR40形2灯相当 約54％省エネ、年間電気料金 約75500円/年削減

【計算条件】年間点灯時間：3,000時間　電力料金単価 31円/kWh（税込）〔JLMAガイドA139:2023〕

あかるさセンサと人感センサで
無駄なあかりをカットし、さらに省エネ

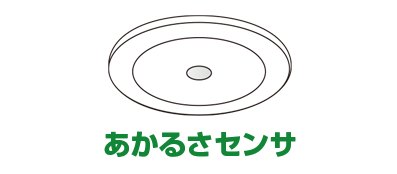

あかるさセンサで、器具の消費電力が約30％省エネ※

  • 昼光を利用し、明るさを一定に保ち省エネ
  • ランプ初期の余分な明るさをカットして省エネ

※(試算)　明るさセンサ利用時平均電力費；60%、明るさセンサ利用時間比；50%　と想定した場合

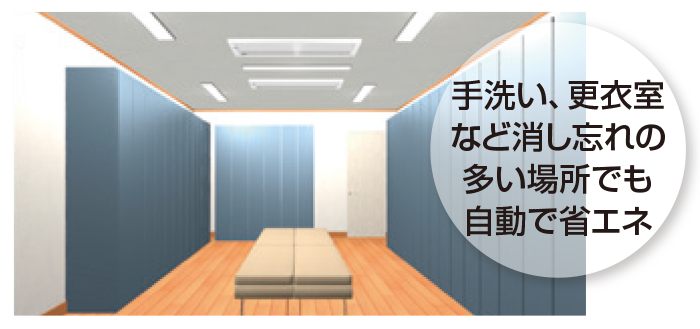

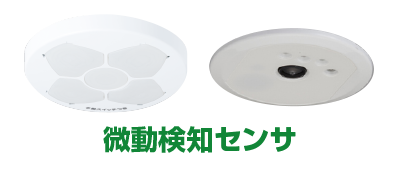

人感センサで、器具の消費電力が約60％省エネ※

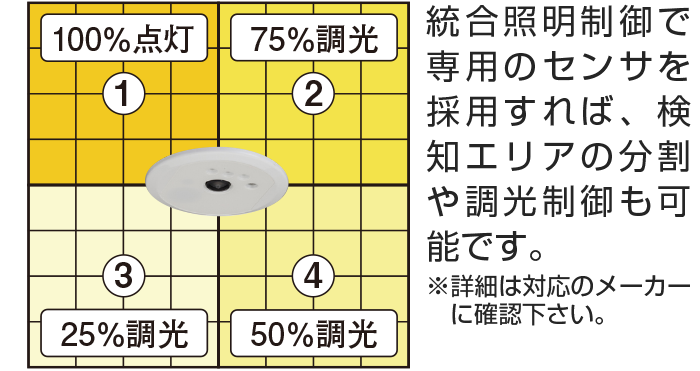

  • 人の在・不在を検知し、不在時は必要最小限の明るさに減光して省エネ

※(試算)　ON/OFF型人感センサを使用し、感知時間を40%　と想定した場合

人感センサ付ダウンライト　人感センサ付ベースライト
外が明るいときは抑えて点灯
外が暗いときは明るく点灯
人が居ないときは約25％または約60％で点灯

オフィス・店舗向け調光・調色LED照明器具のご紹介

無線制御機器で省施工リニューアル

リニューアルの場合も電源は既設の配線を利用し、調光信号線の配線無しで省エネリニューアルができます。

無線制御機器の模式図

照明制御システムのご紹介

スケジュール／シーン制御で無駄なあかりをカットし、
さらに省エネ

スケジュール/シーン制御機能でお昼休みや終業時間後など、自動で減光、消灯制御。必要な時だけ照明を点灯制御することで、効率的な省エネを実現します。また、あかりセンサや人感センサと組み合わせること で更に省エネになります。

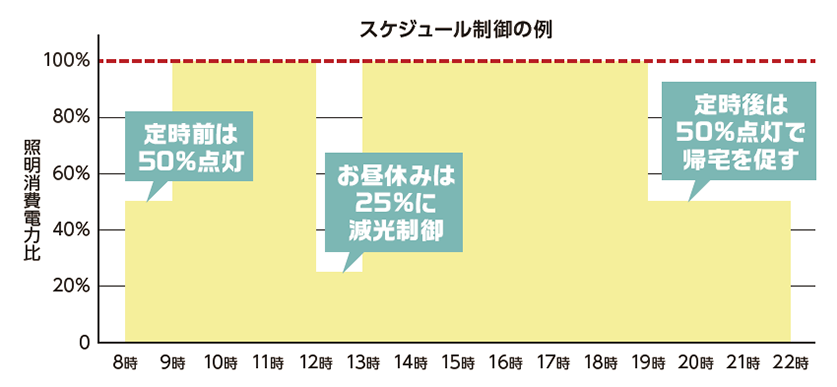

照明のスケジュール/シーン制御のグラフ

器具の消費電力が約20％省エネ※

計算条件：上のグラフスケジュール制御時

リモコンによるON／OFF・調光制御で無駄なあかりをカットし、
さらに省エネ

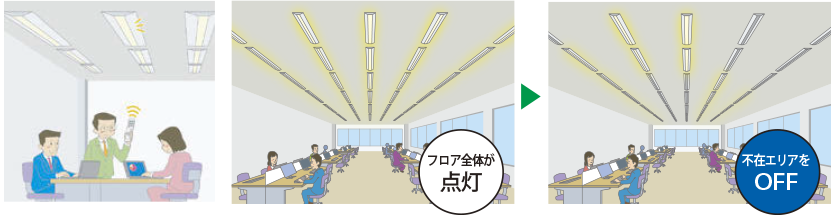

人の在/不在に合わせてリモコンでこまめに消灯することで、効率的な省エネを実現します。一台ずつ明るさ調整が可能なので、毎日人が入替っても対応できます。

リモコンによる調光制御のイラスト。フロア全体が点灯、不在エリアをOFF

廊下・トイレ/LEDダウンライト器具

同等の明るさクラスのLEDダウンライトに
リニューアルすることで、同じ台数で大幅な省エネ

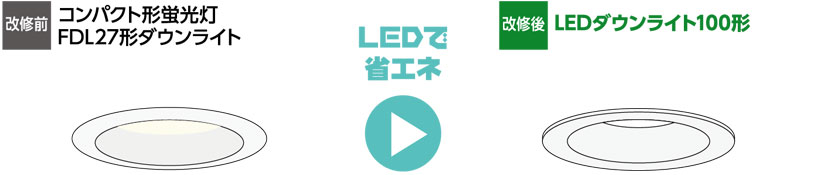

改修前　コンパクト形蛍光灯FDL27形ダウンライト　改修後　LEDダウンライト100形

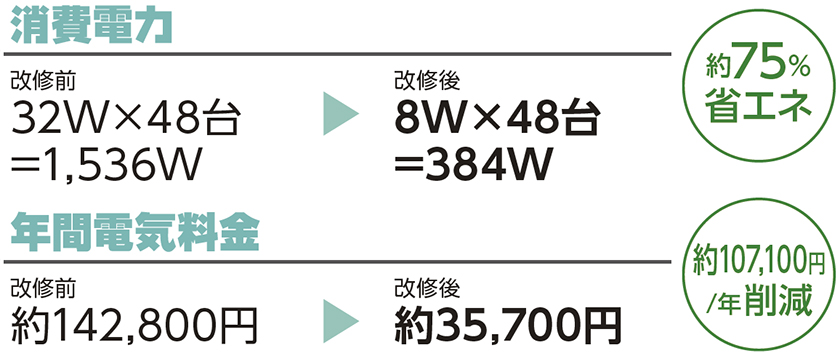

約75％省エネ、年間電気料金 約107100/年削減

【計算条件】年間点灯時間：3,000時間　電力料金単価 31円/kWh（税込）〔JLMAガイドA139:2023〕

LED誘導灯

LEDの採用により、常時点灯の誘導灯も大幅な省エネ。

改修前　蛍光ランプ誘導灯（FL20W1灯用）　改修後　LED誘導灯（B級BL形）約88％省エネ、年間電気料金 約5520/年削減

消防法「避難口誘導灯設置基準（B級）」による比較

【計算条件】年間点灯時間：8,760時間　新電力料金目安単価 31円/kWh（税込）〔JLMAガイドA139:2023〕

安全チェックシート

照明器具の安全のために、1年に1回は点検をおすすめいたします。各チェックシートにて安全点検項目について点検し、該当する場合は点検結果欄の処置手順に従ってください。
